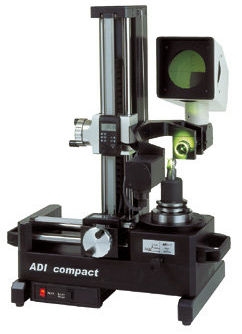

ADI Compact

Компактный прибор для бесконтактной настройки с 20-ти кратной оптикой и измерительной системой Mitutoyo
ADI Compact

- Быстрое и легкое измерение
- Высокая точность
- Легкость в использовании
- Стабильный анодированный алюминиевый корпус
- Модульная конструкция
- Измерение углов и геометрии режущего инструмента
- Проверенная система измерения Mitutoyo

Технические Характеристики  ADI-1  ADI-2
Используемый конус  SK40 SK50
Максимальное биение тестовой оправки на высоте 200мм  0,02мм 0,02мм
Максимальное отклонение параллельности от инструментальной оси  0,02мм  0,02мм
Максимальная измеряемая высота  300мм  400мм
Максимальный измеряемый диаметр  230мм 300мм
 Разрешение цифрового дисплея  0,01мм  0,01мм
 Длина  400мм 500мм
 Ширина  300мм 300мм
 Высота  620мм 780мм
Вес 36кг 40кг

 Аксессуары:Переходники на SK40, SK30, VDI30, VDI20, другие типы по запросу

 Переходник SK50/SK40 Переходник SK50/VDI30  Переходник SK50/VDI40  Переходник SK40/VDI30
  • Прецизионная поддержка шпинделя с индексацией 90грд (опционально)
    Прецизионная поддержка шпинделя с индексацией 90грд (опционально)

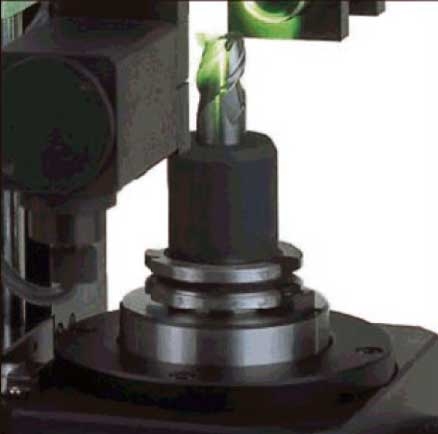

  • точное измерение, 20-ти кратная оптика
    точное измерение, 20-ти кратная оптика

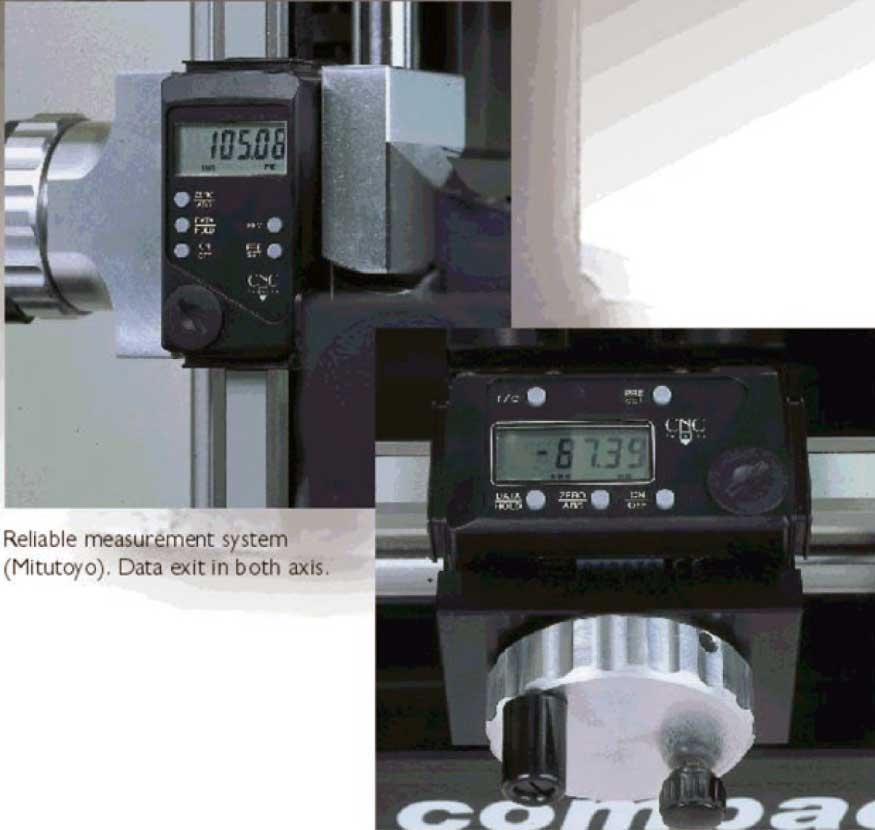

  • система измерения Mitutoyo
    система измерения Mitutoyo
