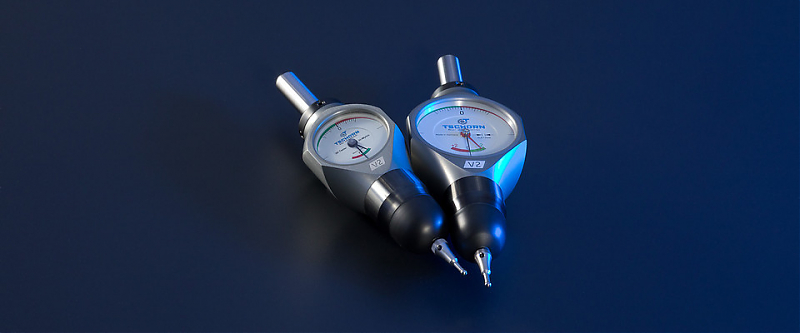

3-Д Тестеры

Точные и универсальные, всегда на складе, эксклюзивное исполнение для привязки инструмента на токарном станке
3-Д Тестеры

Танкий, надежный, водонепроницаемый - так кратко можно описать 3-Д тестер компании Tschorn (Германия)

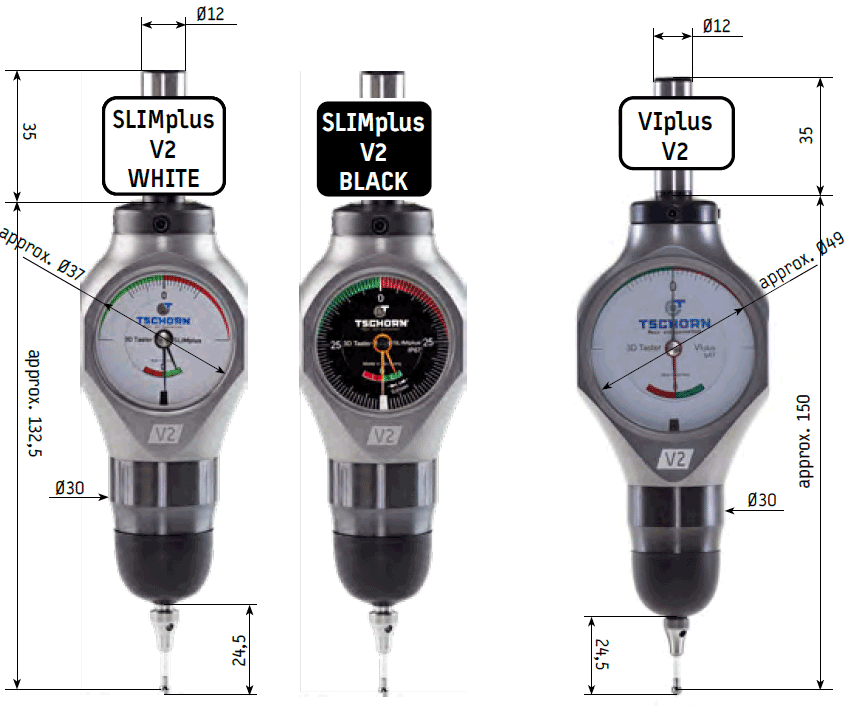

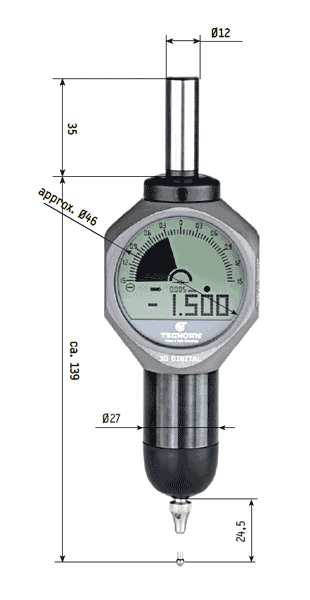

Габаритные размеры 3-Д тестеров

Он поражает своим тонким и стильным дизайном.   Его точность и универсальность позволяет легко и быстро определять положение   шпинделя относительно детали. Измерение по всем направлениям осей (X/Y/Z) с   одинаковым разрешением. Как только индикатор достигает “0”, вертикальная ось находится   точно на кромке обрабатываемого изделия

Высочайший уровень защиты измерительного   блока, перемещение щупа ограничено механическими упорами.

Щуп имеет определенный момент излома,   критическая точка которого находится в его верхней части. В качестве дополнительной защиты можно выбрать щупы с керамической вставкой.

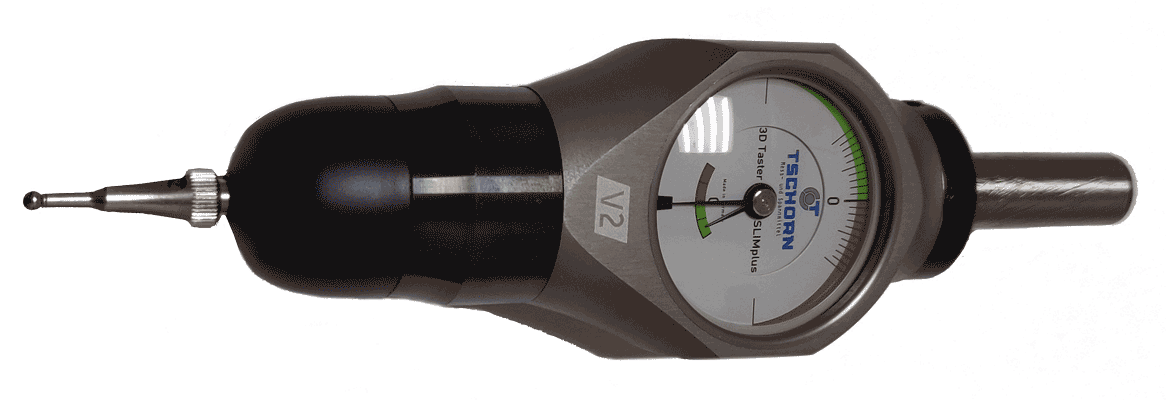

Места, которые при использовании других 3-Д тестеров являются труднодоступными у тестеров версии Slim не вызывают никаких сложностей.

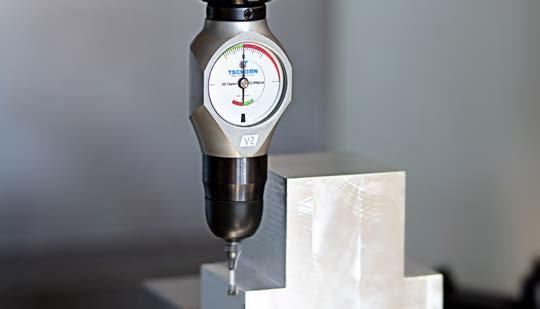

Измерение параллельности с помощью 3-Д тестера

НОВИНКА - Щуп для сверхглубокого измерения.

Диаметр щупа больше диаметра 3-Д тестера Slim, что позволяет проводить привязку и измерять параллельность практически на не ограниченной глубине.

Привязка детали и проверка параллельности на большой глубине

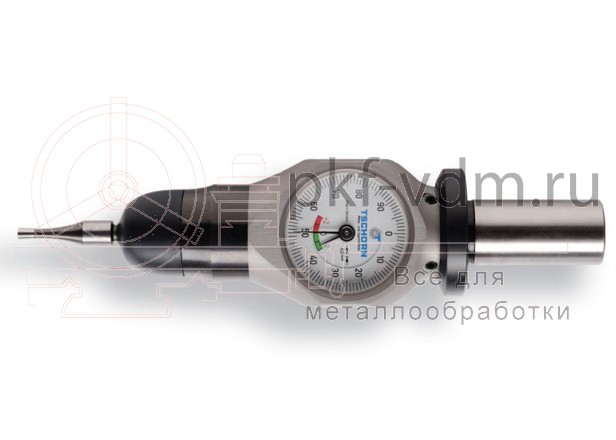

3D-тестер DREHplus является разработкой компании TSCHORN, он оснащен уникальным измерительным наконечником с инновационным коническим щупом для применения на токарных станках.

Особенностью измерительного наконечника является то, что он выполнен в виде конуса, поверхность которого при достижении центра любой оси становится строго параллельной.

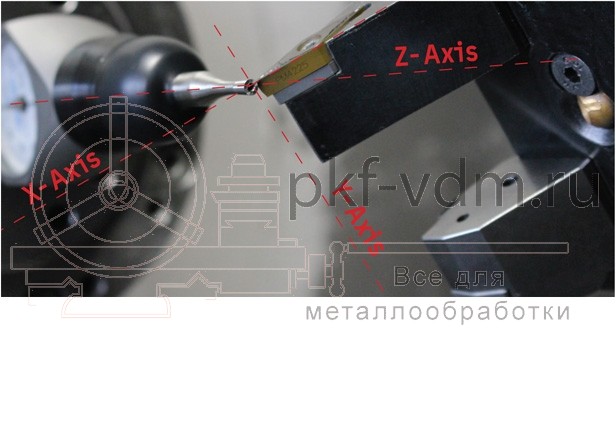

При помощи 3Д-тестеров DREHplus возможно измерять инструменты на токарных станках, на всех осях: X, Y и Z.

- инновационная измерительная технология: конический измерительный щуп адаптирован под токарные станки

- измерение инстумента на всех осях: X, Y и Z

- измерение режущих пластин с радиусами и фасками в любом месте поверхности щупа

- простой и тонкий благодаря новому дизайну

- экономия времени; с DREHplus можно проводить измерения прямо на токарном станке

- сокращение расходов, не требуется наличие дополнительного оборудования

 Если Ваш 3D Тестер поврежден внешним воздействием, ремонт его прост и экономически целесообразен.

ВСЕ тестеры постоянно поддерживаются в наличии на нашем складе.

 № для заказа  Наименование  Хвостовик, мм  Длина,мм

Шарик, мм

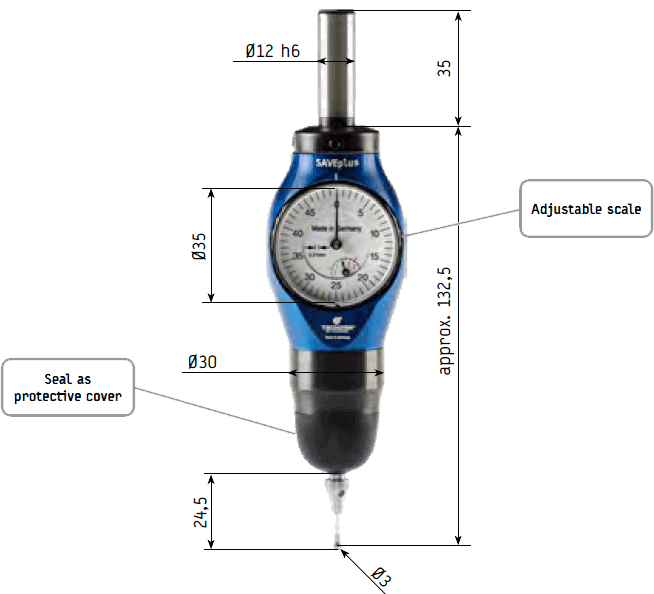

00163B012 3D-Тестер SAVEplus  ∅12 ~ 134 ∅ 3

001V2D012

001V2DB12

 3D-Тестер SLIMplus V2

3D-Тестер SLIMplus V2 BLACK

 ∅12  ~ 132,5 ∅ 3
001V2V012  3D-Тестер Viplus V2   ∅12  ~ 150 ∅ 3
001V2T020  3D-Тестер DREHplus V2 для токарного оборудования  ∅20  ~ 138  ∅3.6 / ∅3.2

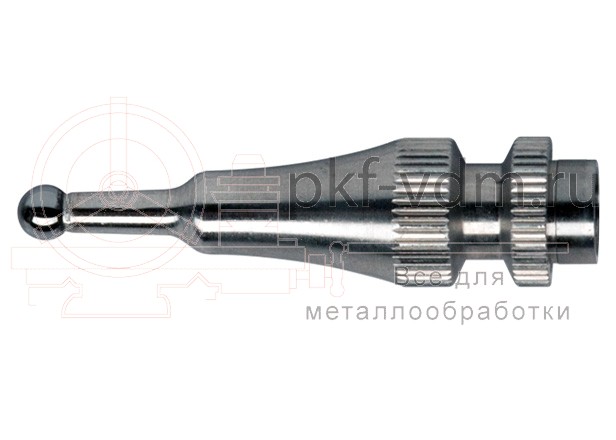

 00163D003  Щуп стандартный    ~  27 ∅ 3
 00163D006  Щуп длинный    ~  62  ∅ 6
 00163T036  Щуп для DREHplus    ~  34  ∅3.6 / ∅3.2
*цены даны без учёта скидок и акций.
